產品概述

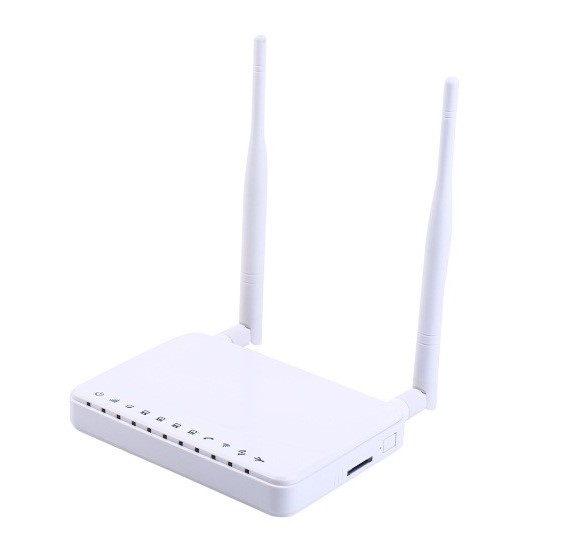

GSD01 4G 路由器提供數據和語音服務，支持2.4GHz的Wi-Fi網絡，可以傳輸高達300Mbps的數據。內部的4G模塊可以支持大部分LTE波段，提供優化的性能和較小化信號干擾。先進的天線和新的無線技術使用戶可以享受穩定的連接和覆蓋。
GSD01可以支持CSFB和VOLTE(可選)語音。
產品的WAN/LAN端口，使得GSD01也可以支持多種連接類型，包括DHCP、PPPOE、PPTP、L2TP和bridge。
技術參數
■ IEEE 802.11 b/g/n 2.4 GHz
■ CSFB語音支持
■ 64/128位WEP, WPA/WPA2, WPA-PSK /WPA2- PSK加密
■ 多LTE TDD/FDD頻段支持。
■ 支持IPv4和IPv6(可選)
■ 支持VPN直通
■ L2TP / PPTP VPN客戶端(可選)
■ IPSEC VPN支持(可選)
■ DoS, SPI防火墻，IP地址過濾器/域過濾
■ IP和MAC地址綁定。
■ 訪問控制，本地管理，遠程管理。
■ 動態IP/靜態IP/PPPoE/PPTP/L2TP
■ Traffic控制(IP QoS)(可選)
■ 虛擬服務器，UPnP, DMZ(可選)
■ DDNS(可選)
■ PIN碼管理
硬件結構
■ 四個RJ-45百兆口，4個LAN或者1WAN+3LAN
■2根LTE SMA接頭外置天線
■2x2 Wi-Fi
內置天線
■1個電源接口
■1個復位鍵
■一個WPS按鈕
■一個S(U)IM卡卡槽
主芯片
|
名稱 |
供應商 |
型號# & 版本 |
|
路由器主芯片 |
MTK |
MT7620A |
|
LTE主芯片 |
Qualcomm |
MDM9225 |
|
項目 |
描述 |
|
芯片 |
|
|
LTE主芯片 |
Qualcomm MDM9225 |
|
硬件規格 |
|
|
工作頻率 |
LTE FDD B1/B3/B5/B7/B8/20 TD-LTE B38/B40/41 UMTS/HSUPA/HSPA+ 850/900/1800/1900/2100Mhz GSM/GPRS/EDGE 850/900/1800/1900Mhz 頻段可定制 |
|
軟件規格 |
|
|
數據服務 |
LTE TDD DL/UL 112/10 Mbps LTE FDD DL/UL 150/50 Mbps HSPA+ DL 21.6Mbps / UL 5.76Mbps GPRS DL 85.6 kbps / UL 42.8 kbps EDGE 3GPP R4, Category 12, DL 237k bps / UL 118K bps |
LED指示燈
|
標簽 |
顏色顯示 |
意義 |
|
電源指示燈 |
常滅 |
電源關閉或未連接 |
|
常亮 (綠色) |
電源連接，工作正常 |
|
|
LTE指示燈狀態 |
常滅(綠色), 常滅(紅色) |
WAN 不在移動網絡模式 |
|
常亮(綠色), 常滅(紅色) |
LTE Good RSSI(131-198) |
|
|
快閃(綠色)), 常滅(紅色) |
LTE bad RSSI(100-130) |
|
|
慢閃(綠色)), 常滅(紅色) |
2G/3G RSSI(1-98) |
|
|
常滅(綠色), 快閃(紅色) |
RSSI 未知 or immesurable |
|
|
常滅(綠色), 常亮(紅色) |
設備未就緒 |
|
|
常滅(綠色), Slow Blink (Red) |
設備已就緒,網絡未注冊 |
|
|
PPP指示燈 |
常滅 |
PPP連接關閉 |
|
常亮(綠色) |
PPP 連接正常 |
|
|
閃爍(綠色) |
PPP開始連接 |
|
|
慢閃(綠色) |
PPP 連接空閑 (在Demand模式下) |
|
|
WIFI指示燈 |
常滅 |
無線功能關閉 |
|
常亮(綠色) |
WIFI功能開啟但無數據傳輸 |
|
|
閃爍(綠色) |
WIFI功能開啟并正在進行無數據傳輸 |
|
|
LAN1-4 (OR WAN) 指示燈 |
常滅 |
LAN(WAN) 端口未連接 |
|
常亮(綠色) |
LAN(WAN) 端口無數據傳輸 |
|
|
閃爍(綠色) |
LAN(WAN) 端口正在進行數據傳輸 |
|
|
電話指示燈 |
常滅 |
電話端口未連接 |
|
常亮(綠色) |
電話端口已連接 |
|
|
WPS指示燈 |
常滅 |
WPS功能關閉 |
|
常亮(綠色) |
WPS 功能正常 |
軟件規格
|
協議標準 |
||
|
1 |
RFC1009 Requirements for Internet Gateways (Link Layer issues only) |
|
|
2 |
RFC1812 Requirements for IP Version 4 Routers |
|
|
3 |
RFC0922 Broadcasting Internet Datagrams in the Presence of Subnets |
|
|
4 |
RFC1256 ICMP Router Discovery Messages (Router Specification only) |
|
|
5 |
Configuration Mode IPv4, IPv6, or Dual Stack IPv4 / v6.(IPV6 is optional) |
|
|
6 |
DHCP/PPPoE/Static IP/Bridge/4G/3G/2G WAN Interface |
|
|
7 |
NAT with Application Layer Gateway(FTP,TFTP ,L2TP,PPTP,IPSEC...) |
|
|
8 |
DDNS |
|
|
9 |
DHCP Client/Server for IP management |
|
|
10 |
DHCP failover to 3/4G function |
|
|
11 |
Network Watchdog |
|
|
12 |
LTE Network Information(Register status, RSSI, Network type and etc) |
|
|
13 |
QoS (optional) |
|
|
14 |
HTTP (web based) for firmware upgrade & configuration |
|
|
15 |
DMZ/Super DMZ support |
|
|
16 |
IP and MAC bind to prevent ARP attack |
|
|
17 |
PIN Management |
|
|
18 |
DNS Relay |
|
|
19 |
CSFB Voice Support |
|
|
20 |
Call forward, call barring and etc (Optional) |
|
|
21 |
SMS (Optional) |
|
|
支持防火墻 |
||
|
1 |
URL/IP/MAC/Port filter |
|
|
2 |
DoS, SPI Firewall |
|
|
3 |
Traffic Control(IP QoS) (Optional) |
|
|
支持虛擬專用網絡 |
||
|
1 |
Standard L2TP/PPTP VPN Client mode (Optional) |
|
|
2 |
Support IPSec VPN gateway mode (Optional) |
|
|
診斷功能 |
||
|
1 |
support diagnostic function |
|
|
管理功能 |
||
|
1 |
OTA Remote firmware upgrade |
|
|
2 |
TFTP/FTP firmware upgrade |
|
|
3 |
Telnet/SSH |
|
|
4 |
Support WEB GUI interface |
|
|
5 |
Support for backup & restore configuration to/from PC |
|
|
6 |
Support TR069 and related protocols (Optional) |
|
|
7 |
NTP |
|
|
規格及操作要求 |
||
|
1 |
Support in Windows 98, Windows 2000, Windows XP, Windows Vista, Windows 7&8, Linux, Apple and Mac OS for Ethernet and WIFI |
|
|
2 |
System Log |
|
|
WLAN 功能特點 |
||
|
1 |
Wireless Standard and feature - 802.11g/802.11b/802.11n |
|
|
2 |
64/128 bit WEP support |
|
|
3 |
MAC association control |
|
|
4 |
WPA with pre shared keys |
|
|
5 |
Support Multiple SSIDs (Optional) |
|
|
6 |
Dynamic WEP Key |
|
|
7 |
Support for WPA,WPA2, WPA PSK, TKIP |
|
|
8 |
Support 802.1X |
|
|
9 |
Support MAC scan functions |
|
其他參數
|
名稱 |
供應商 |
型號# & 版本 |
|
尺寸 |
mm |
142*98*20 |
|
電源 |
V |
使用AC提供直流電壓，100VAC-240VAC，供電: 12V,1A |
|
熱功率損耗 |
W |
< 6 (*可變) |
|
操作溫度 |
℃ |
10 到45℃ (標準工作) 20 到 70℃ (非標準工作) |
|
操作濕度 |
% |
10% to 90% (不凝結，標準工作) 5% to 95% (不凝結，非標準工作) |
|
震動 |
- |
IEC 68-2-36, IEC 68-2-6 |
|
跌落 |
- |
IEC 68-2-3 |
