產品描述

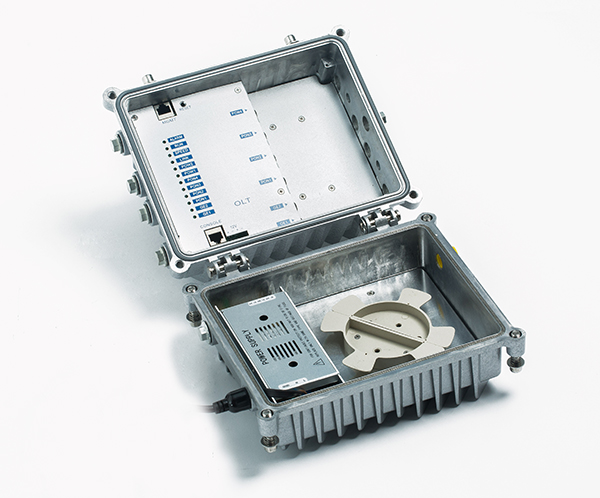

GSDP3600-Y24是一款野外小型EPON OLT設備。該設備具備小巧方便、使用靈活、易于部署、高性能的特點。設備采用鑄鋁外殼，具備良好的散熱效果，滿足野外環境下對設備性能的要求。
GSDP3600-Y24提供2個上聯GE端口，4個下聯千兆OLT端口，1個MGMT本地管理端口，1個console故障診斷端口，1個RS-232串口，支持雙電源配置。
GSDP3600-Y24的每個OLT輸出光端口最大分光比為1:64，系統最大可支持256個ONU。該設備適用于廣電和電信網絡的接入網、視頻監控網絡、企業局域網等網絡應用，尤其適合于FTTH應用。
GSDP3600-Y24可按用戶需要配置EDFA光纖放大器和WDM波分器件等。
產品特性
? 4 個 SFP 下聯 OLT 端口，2 個 SFP 上聯 GE 端口
? 上聯端口可 1+1 冗余備份
? 野外型，體積小
? 符合 IEEE802.3 以太網標準
? 支持 IEEE802.1 VLAN 和 QoS 協議
? 支持動態帶寬分配（DBA）
? 支持 AES-128 加密
? 遠程一鍵配置，快速部署
? 支持遠程 SNMP 網管
? 支持本地 Telnet 配置和診斷
? 支持遠程管理 ONU
? 支持 ONU 自動發現與注冊（即插即用）
? 內置 EDFA 和 WDM 可選
? IP67 標準野外型機殼，優良的防水防塵性能
? 低功耗

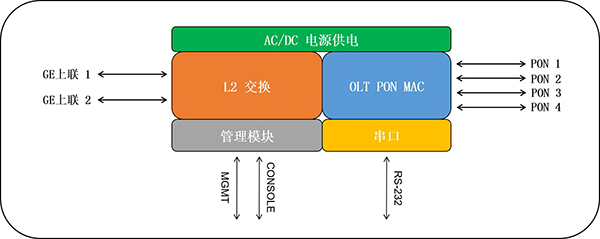

電原理框圖
技術性能：
表1. 下聯部分性能
|
項目
|
單位
|
指標
|
|
OLT輸出端口數量
|
個
|
4
|
|
物理接口
|
-
|
SFP插槽
|
|
OLT光收發模塊類型
|
|
SFP （1000BASE-PX20+）
|
|
OLT光收發模塊接口
|
-
|
SC/UPC
|
|
最大分光比
|
-
|
1 : 64
|
|
傳輸距離
|
km
|
20
|
|
傳輸速率
|
Gbps
|
1.25 （對稱）
|
|
支持VLAN數
|
個
|
4096
|
|
光波長
|
nm
|
發送 1490，接收 1310 （其它波長可選）
|
|
發送光功率
|
dBm
|
+ 2 - + 7
|
|
接收靈敏度
|
dBm
|
- 30
|
|
飽和光功率
|
dBm
|
- 6
|
表2. 上聯部分性能
|
項目
|
單位
|
指標
|
|
GE端口數量
|
個
|
2
|
|
物理接口
|
-
|
SFP插槽
|
|
適配收發模塊類型
|
-
|
SFP，GE
|
表3. 功能和協議部分性能
|
項目
|
單位
|
指標
|
|
鏈路功能
|
-
|
支持動態帶寬分配（DBA）
|
|
-
|
支持每個邏輯鏈路的AES-128加密
|
|
-
|
支持OAM功能，實現對ONU的遠程管理、維護、升級
|
|
|
支持VLAN和QoS配置
|
|
-
|
支持ONU自動發現與注冊（即插即用）
|
|
支持的協議
|
-
|
IEEE802.3，IEEE802.3u，IEEE802.3ab，IEEE802.3ah
|
|
-
|
IEEE802.1q VLAN
|
|
-
|
IEEE802.1p QoS
|
表4. 網管部分性能
|
項目
|
單位
|
指標
|
|
本地管理端口數量
|
個
|
1
|
|
本地管理端口類型
|
-
|
RJ-45
|
|
故障診斷端口數量
|
個
|
1
|
|
故障診斷端口類型
|
-
|
RJ-45 （console）
|
|
串行端口數量
|
個
|
1
|
|
串行端口類型
|
-
|
RS-232 （平行4針）
|
|
串行端口默認波特率配置
|
-
|
38400-8-N-1
|
|
網管方式
|
-
|
支持telnet
|
|
-
|
支持快速配置工具
|
|
-
|
支持集成化SNMP網管
|
|
網管能力
|
-
|
OLT快速配置（IP/管理VLAN/端口模式等）
|
|
-
|
ONU模板配置（各端口VLAN/DBA/QoS等）
|
|
-
|
ONU個性化配置（各端口VLAN/DBA/QoS等）
|
表5. 通用部分性能
|
項目
|
單位
|
指標
|
|
供電電壓
|
VAC
|
220 （60VAC可選）
|
|
功耗
|
W
|
25
|
|
外形尺寸（寬 x 高 x 深 ）
|
mm
|
250 x 230 x 135
|
|
重量
|
kg
|
4
|
|
工作溫度
|
°C
|
- 20 - + 65
|
|
儲存溫度
|
°C
|
- 40 - + 80
|
|
相對濕度
|
%
|
5 - 90 （非冷凝）
|
|
防水防塵等級
|
-
|
IP67
|
|
光纖尾纜連接端口
|
吋
|
5/8-24
|
表6. 可選配件
|
配件名稱
|
規格
|
|
OLT光收發模塊
|
SFP結構，1250 Mbps ，SC/UPC光連接器，1490 nm DFB 發送，1310 nm APD 接收，最大發送功率+7dBm，-30dBm接收靈敏度，傳輸距離20km
|
|
EDFA模塊
|
輸出功率13 – 26dBm，每檔1dBm，輸入功率-10 – +10dBm，SC/APC連接器（FC/APC可選）
|
|
WDM模塊
|
按客戶需求定制
|
